ZQDF蒸汽通用電磁閥

ZQDF蒸汽通用電磁閥 概述

ZQDF蒸汽通用電磁閥是工業過程自動化控制系統用的執行器,它在接受電控信號后能自動開啟或關閉閥門,實現對管道中流體介質的通斷或流量調節控制,從而對系統中溫度、流量、壓力等參數進行自動調節或遠程控制。本系列電磁閥產品可廣泛用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘I钤O(shè)施中。ZQDF系列主要用于空氣、蒸汽、媒氣等氣體介質的控制;ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質,同時也用于粘度小于4°E的油類。

ZQDF蒸汽通用電磁閥 特點

耐腐:主要部件閥塞,閥體等采用不銹鋼和鑄鋼制成,防腐性能良好。
耐熱:電磁、密封部分全部采用特種耐高溫電工材料和密封材料,并采用了有效的隔熱措施。
耐磨:選材合理,閥塞與閥體間巧妙地利用流體的潤滑作用,減少磨損。
耐冷凝:蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素,本閥則不受冷凝水影響。

ZQDF蒸汽通用電磁閥 原理

本閥為分步動作直接先導式電磁閥,可根據斷電時所處開、關狀態的不同,可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥,線圈通電后,銜鐵在電磁力作用下先帶動副閥閥塞提起,主閥閥杯上的流體經副閥流走,減少了作用在主閥閥杯上的壓力,當主閥閥杯上的壓力減少到一定值時,銜鐵帶動主閥閥杯,并利用壓差而使主閥閥杯開啟,介質流通。線圈斷電后,電磁力消失,銜鐵因自重下落復位。同時依靠介質壓力,主副閥得以緊密關閉。常開電磁閥,線圈通電后由于吸力作用,動鐵芯下移,把副閥閥塞壓下,副閥關閉,主閥閥杯內壓力上升,當壓力升到一定值時,主閥閥杯的上下壓差一樣,由于電磁力作用,動鐵芯推動主閥閥杯下,壓緊主閥閥座,閥門關閉。線圈斷電時,電磁吸力為零,副閥閥塞和動鐵芯由于彈簧作用向上提起,副閥打開,主閥閥杯上的流體經副閥流走,減少了作用在主閥閥杯上的壓力,當主閥閥杯上的壓力減少到一定值時,利用壓差把主閥閥杯推起,主閥打開,介質流通。

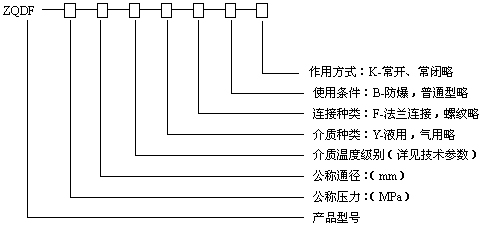

ZQDF蒸汽通用電磁閥 型號編制說明

ZQDF蒸汽通用電磁閥型號編制說明

ZQDF蒸汽通用電磁閥 技術參數

型號參數 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公稱壓力(MPa) 1.6
工作壓差(MPa) DN15-50 0~1.6
DN65-100 0.05~1.6

介質種類

煤氣、 空氣等 飽和 蒸汽 過熱蒸汽或高溫氣體 水油 液體 熱水 高溫 水、油
介質溫度℃(mm) ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
使用電壓 AC220V其余規格可作特殊訂貨
使用壽命 按JB/T7352-92規定
泄漏量(ml/min) 按JB/T7352-92·F規定
功耗(VA) 50

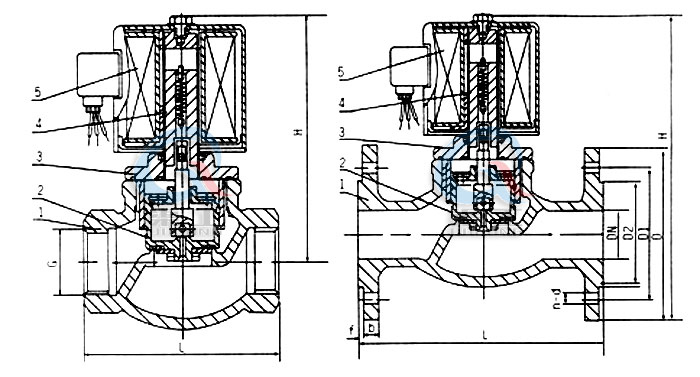

ZQDF蒸汽通用電磁閥 主要外形圖

ZQDF蒸汽通用電磁閥主要外形圖
ZQDF蒸汽通用電磁閥 主要外形圖

ZQDF蒸汽通用電磁閥 主要外形尺寸

公稱通徑 DN 內螺紋連接 法蘭連接
外形尺寸 內螺紋 外形尺寸 法蘭尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 153 130 96 65 46 14 2 4 -Φ14
20 153 92 3/4 153 150 105 75 56 16 2 4 -Φ14
25 153 110 1 153 160 115 85 65 16 3 4 -Φ14
32 176 120 11/4 176 180 140 100 76 18 3 4 -Φ18
40 176 140 11/2 176 200 150 110 84 18 3 4 -Φ18
50 192 162 2 192 230 165 125 99 20 3 4 -Φ18
65       250 290 185 145 118 20 3 4 -Φ18
80       260 310 200 160 132 20 3 8 -Φ18
100       290 350 220 180 156 22 3 8 -Φ18

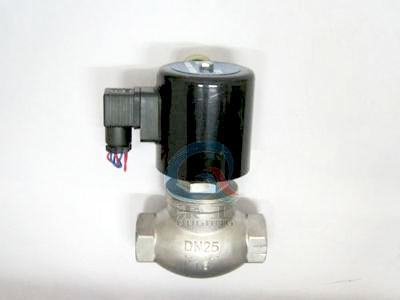

ZQDF蒸汽通用電磁閥 實物圖

ZQDF蒸汽通用電磁閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多ZQDF蒸汽通用電磁閥的使用性能、外形結構、安裝尺寸參數、價格,索取 ZQDF蒸汽通用電磁閥說明書及產品選型樣本,請聯系我們。
