球閥按結構分有很多種,比如常見的浮動式O型球閥和固定式V型球閥,很多小伙伴傻傻分不清O型球閥和V型球閥到底有啥區別,更不知道兩者各有何優缺點,今天小編用圖文教你辨別O型球閥和V型球閥。
O型球閥采用浮動或固定式設計,相對運動部位均采用摩擦系數極小自潤滑的材料,因而操作扭矩比較小,此外密封潤滑脂的長期密封情況下,使得操作程序更加靈活,其產品優點如下。
1、流體阻力小。
球閥一般情況下有通徑、縮徑兩種常見的結構,無論任何結構,球閥的流阻系數都比較小。常規球閥為直通形式,又稱全流量型的球閥,通道直徑等于管道的內徑,阻力損失只有同樣長度管道的磨擦阻力。在所有的閥門中,這種球閥的流體阻力達到最小。減少管路系統的阻力有兩個途徑:一是降低流體流速,辦法是增大管徑和閥門通徑,這將會大大增加管路系統的成本。二是減小閥門的局部阻力,球閥就是最佳選擇。
2、開關迅速、方便
球閥只需轉動90度就完成了全開或全關,因此能快速實現開閉。
3、密封性能好
絕大數的球閥閥座都采用聚四乙烯(PTFE)等彈性材料制造,通常稱為軟密封球閥。軟密封球閥具有較好的密封性能,并對閥門密封表面的粗糙度和加工精度要求也不會很高。
4、壽命長
由于聚四氟乙烯(PTFE或F4)有良好的自潤滑性,與球體的磨擦系數小。由于改進加工工藝降低了球體粗糙度,從而大大提高了球閥的使用壽命。
5、可靠性高。
1、球體與閥座一對密封副不會發生擦傷、急劇摩損等故障;
2、閥桿改為內裝式后,消除了閥桿在流體壓力作用下可能因填料壓蓋松開飛出的事故隱患;
3、采用防靜電、耐火結構的球閥,可用于輸送石油、天然氣、煤氣的管線。

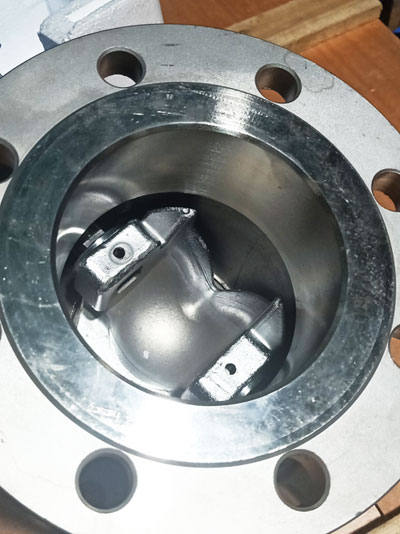

V型球閥是一種直角的回轉結構,可以實現流量調節作用,可以根據V型球體的V型角度,實現了不同程度的比例,V型球閥一般和閥門執行器及定位器配套使用,可實現比例調節,V型閥芯最適用于各種調節的場合,具有一定額定流量系數大,可調比大,密封效果好,調節性能零敏,體積小,可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。V型球閥為直角型回轉結構,由V型閥體、氣動執行機構、定位器及其他附件組成;有一個近似等百比的固有流量特性;采用雙軸承的結構,啟動扭矩小,具有極好的靈敏度和感應的速度,超強的剪切能力。
