PZ673H氣動刀型閘閥

PZ673H氣動刀型閘閥 概述

渠工品牌PZ673H系列氣動對夾式刀形閘閥是生產過程控制閥門的重要品種之一。通過配用電磁閥可完成開關控制,配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。主體采用鑄鋼、不銹鋼等。較適合造紙行業、化工、煤炭、污水、制糖等行業。

PZ673H氣動刀型閘閥 主要結構及產品特點

1、刀形閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50~900mm,明桿DN50—900mm),全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀,對松軟物料如纖維、紙漿、木漿具有切斷功能,同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器,可防止粉塵、砂礫等擦傷性物質進入填料盒,可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長,并且可任意選用驅動裝置。
2、閥體、填料涵均為精密鑄造,其中閥體采用凸緣式整體鑄造,材質可根據用戶需要選用304、316、316L、WCB、2Crl3,密封圈采用PTFE增強聚四氟乙烯材質,耐腐蝕、耐磨損、不沾渣。
3、閥板有5個支撐點,使閥板有很好的自對中。當閥門處于關閉狀態,并承受背壓時,閥板不發生偏移。
4、刀形閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
5、刀形閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
6、刀形閘閥連接形式有對夾式、法蘭支耳式,密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
7、適用介質:金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。

PZ673H氣動刀型閘閥 執行標準

設計標準 JB/T869l-1998 MSS SP-81
法蘭標準 GB/T9113.1-2000
結構長度 GB/T1-5188.2-94
試驗和壓力 GB/T13927-2000

PZ673H氣動刀型閘閥 零件材料

零件名稱 材質名稱 材質牌號
圓螺母 優質碳素鋼 25
手輪 灰口鑄鋼 HT200
軸承壓蓋 優質碳素鋼 35
閥桿螺母 鋁青銅 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
鋁黃銅 ZCuZn25A16Fe3Mn3
軸承 51110
閥桿 不銹鋼 304、316、2Cr13
支架 碳素鋼、不銹鋼 WCB、CF8等
閘板 不銹鋼 304、316、304L、316L、2Cr13
螺栓螺母 優質碳素鋼 35
填料壓蓋 碳素鋼 WCB
填料 柔性石墨盤根石棉根增強四氟纖維盤根
閥體 碳素鋼、不銹鋼 WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、密封座堆焊合金或不銹鋼

PZ673H氣動刀型閘閥 主要性能規范

公稱壓力PN(MPa) 殼體試驗(MPa) 密封試驗(MPa) 適用介質
1.0 1.5 1.1 煙氣、灰、渣水混合物、空氣混合物
1.6 2.4 1.8

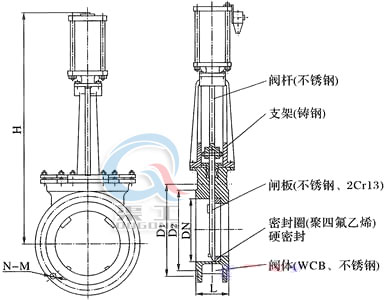

PZ673H氣動刀型閘閥 主要外形圖

氣動刀型閘閥
PZ673H氣動刀型閘閥外形圖

PZ673H氣動刀型閘閥 主要連接尺寸

MPa
DN
L
d1
d2
H
n-M
0.6
50
50
90
110
335
4-M12
65
50
110
130
363
4-M12
80
50
125
150
395
4-M16
100
50
145
170
465
4-M16
125
50
175
200
530
8-M16
150
60
200
225
630
8-M16
200
60
255
280
750
8-M16
250
70
310
335
900
12-M16
300
80
362
395
1120
12-M20
350
90
412
445
1260
12-M20
400
100
462
495
1450
16-M20
450
120
518
550
1600
16-M20
500
130
5968
600
1800
16-M20
600
140
670
705
2300
20-M22
1.0
50
50
100
125
335
4-M16
65
50
120
145
363
4-M16
80
50
135
160
395
4-M16
100
50
155
180
465
8-M16
125
50
185
210
530
8-M16
150
60
210
240
630
8-M20
200
60
265
295
750
8-M20
250
70
320
350
900
12-M20
300
80
368
400
1120
12-M20
350
90
428
460
1260
16-M20
400
100
482
515
1450
16-M22
450
120
532
565
1600
20-M22
500
130
585
620
1800
20-M22
600
140
685
725
2300
20-M27
1.6
50
65
100
125
335
4-M16
65
65
120
145
363
4-M16
80
70
135
160
395
8-M16
100
70
155
180
480
8-M16
125
70
185
210
540
8-M16
150
80
210
240
645
8-M20
200
80
265
295
770
12-M20
250
94
320
355
920
12-M22
300
98
375
410
1150
12-M22
350
100
435
470
1300
16-M22
400
110
485
525
1500
16-M27
450
120
545
585
1650
20-M27
500
130
608
650
1850
20-M30
600
140
718
770
2360
20-M36

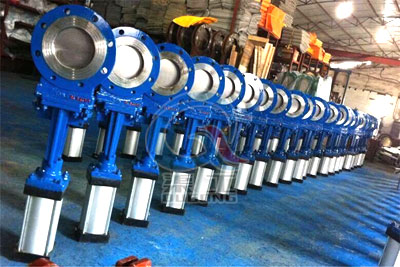

PZ673H氣動刀型閘閥 實物圖

PZ673H氣動刀型閘閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多PZ673H氣動刀型閘閥的使用性能、外形結構、安裝尺寸參數、價格,索取 PZ673H氣動刀型閘閥說明書及產品選型樣本,請聯系我們
