電動軟密封蝶閥

電動軟密封蝶閥 產品概述

渠工品牌電動軟密封蝶閥是采用一體化結構,接入220VAC、24VAC/DC電源就可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。電動軟密封蝶閥具有功能好,體積小,輕便宜人,性能良好,配套簡單元,流通能力大,對常溫、干凈介質,可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%),高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥主要應用于食品,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控制系統中。

電動軟密封蝶閥 主要設計標準

設計標準 GB/T2238-1989
法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000;JB/T9092-1999

電動軟密封蝶閥 電動執行器技術參數

電源電壓 AC220/380V,50/60Hz
輸出力矩 50N·M~2000N·M
動作范圍 0~90° 0~360°
動作時間 15秒/30秒/60秒
保護裝置 過熱保護
環境溫度 -30°~60°
手動操作 同附帶手柄操作
限位 電氣、機械二重限位
防護等級 相當于IP-65
防爆等級 ExdII BT4;特殊要求可定制ExdII BT6
位置測量 可選裝開關或電位計
驅動電機 8W/E
進線接口 PE1/2〞進線線鎖

執行器特點:
1.功能良好:智能型、調節型、開關式。
2.體積小巧:體積相當于同類產品的35%左右。
3.使用方便:采用單相電源,接線簡單;采用球型凸出結構,使觀察方便;免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控:內置模塊采用良好的計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和準確的定位。

電動軟密封蝶閥 主要零件材料

零件名稱 材料
閥體 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨

電動軟密封蝶閥 主要性能規范

公稱通徑DN(mm) DN50~1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5~0.7
適用介質 空氣、水、污水、蒸氣、煤氣、油品等

電動軟密封蝶閥 外形圖

電動軟密封法蘭蝶閥 電動軟密封對夾蝶閥
電動軟密封法蘭蝶閥 電動軟密封對夾蝶閥

電動軟密封蝶閥 安裝連接尺寸

公稱通經(DN) 主要尺寸 法蘭尺寸
L L2 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 342 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 430 165 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 470 190 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 510 203 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 550 216 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 630 254 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

電動軟密封蝶閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)

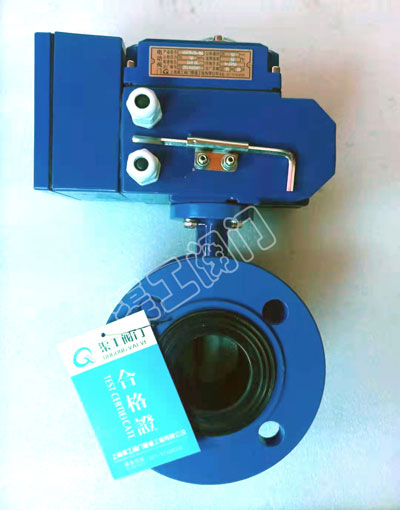

電動軟密封蝶閥 實物圖

電動軟密封蝶閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多電動軟密封蝶閥的使用性能、外形結構、安裝尺寸參數、價格,索取 電動軟密封蝶閥說明書及產品選型樣本,請聯系我們
