3810R/3610R角行程電動執行器

3810R/3610R角行程電動執行器 產品概述

3810R/3610R角行程電動執行器,是以AC220單相交流電為電源,接受來自DCS、PLC系統和其他操作器的DC4~20mA,標準信號來控制執行器進行開關閥門或自動調節。角行程電動執行器電子控制模塊采用混合集成電路,包含完整的保護功能,可現場控制或遠程控制,被設計成匣子形式,并用樹脂澆鑄密封。角行程電動執行器驅動反饋量采用導電塑料電位器、精度高、壽命較長等特點,與多種角行程調節機構組合成電動調節閥角行程電動執行器被廣泛用于冶金、發電、石化、造紙及環保等工業部門。
3410R系列開關式執行器是在3810系列電子式執行器的基礎上派生出來的ON-OFF控制型電動執行機構。該電子式執行器以220V單相交流電源為驅動電源,控制信號采用正、反切換接點信號,驅動電機采用AC可逆電機,驅動量的反饋檢測采用導電塑料電位器。產品反應速度快,安裝及維護方便。

3810R/3610R角行程電動執行器 主要特點

1.1
執行器設計有伺服系統(不用另配伺服放大器),接入DC4~20mA(或DC1~5V)信號和AC220V單相電源便可工作。內設接線端子,接線較為簡便。
1.2
執行器的關鍵部件─控制器,采用混合集成電路,用樹脂密封澆鑄,外形為匣狀,體積小。
1.3
驅動量的反饋檢測采用導電塑料電位器,分辨率<0.4%。
1.4 具備自診斷功能,當發生故障時,控制器上的指示燈會及時發出指示信號。
1.5
用狀態選擇開關可以設定斷信號時,(閥芯處于全開,全閉或自鎖狀態)。
1.6 用狀態選擇開關可以設定(正、反動作)。
1.7
用狀態選擇開關可以設定輸入信號為(DC4~20mA或DC1~5V)。
1.8 調整工作零點(始點)和行程(終點)簡單易行。
1.9
當突然斷電時,能使閥芯自鎖。
1.10 采用同步皮帶傳動,減少噪音。
1.11 保護功能,額定負載時,能實行狀態自鎖,故障發生時,能及時起動保護,并可反向運行取消保護。

3810R/3610R角行程電動執行器 主要技術參數

2.1 電源AC220±50%,50HZ。
2.2 耗電功率(額定負載時)規格A型執行器 50VA;規格B型執行器 150VA;規格C型執行器 220VA。
2.3 輸入信號:DC4~20mA或DC1~5V。
2.4 輸出信號:DC4~20mA(負載電阻500Ω以下)。
2.5 控制精度基本誤差:±1%
回差≤1% 死區≤1%
2.6 工作行程調整范圍:“零點”±25%“行程”20%~100%
2.7 外部配線:輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

普通型(型)執行器 隔爆型(型)執行器
電源電纜 3芯S=1.5mm2 3芯S=1.5mm2外徑φ9±1
信號電纜 4芯S=1.5mm2 4芯S=1.5mm2外徑φ11±1
電纜引入口 2-PF(G1/2) 可安裝保護套管PF3/4G3/4

環境條件

環境條件 普通型(S型)執行器 隔爆型(X型)執行器
環境溫度 無空間加熱器-10℃~60℃ -10℃~40℃
有空間加熱器-35℃~60℃ 有空間加熱器-35℃~60℃
相對濕度 95%以下 45%~85%
環境氣體 無腐蝕氣體
機械振動 1.5g以下

2.9 保護等級:IP55。
2.10 隔爆等級:Exd Ⅱ BT4。
2.11
過載保護規格A、B型執行器可任選,規格C型執行器必配。

3810R/3610R角行程電動執行器 主要性能參數

型號規格 輸出力矩(N.m) 動作時間(s/90℃) 上限轉角
361RSA-02 20 8.5 90°
361RSA-05 50 17
361RSB-10
361RXB-10
100 18
361RSB-20
361RXB20
200 36
361RSC-30
361RXC-30
300 24
361RSC-50
361RXC-50
500 42
361RSC-60
361RXC-60
600 48
361RSD-100 1000 30
361RSD-150 1500 42

3810R/3610R角行程電動執行器 訂貨須知

訂貨時應詳細說明以下條件:
1、產品基本型號;
2、支架代號或配調節閥通徑,支架可根據用戶需要訂貨;
3、是否帶空間加熱器;是否帶過載保護。

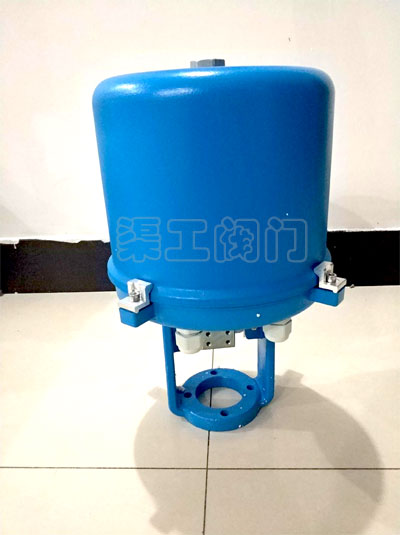

3810R/3610R角行程電動執行器 實物圖

3810R/3610R角行程電動執行器實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多3810R/3610R角行程電動執行器的使用性能、外形結構、安裝尺寸參數、價格,索取 3810R/3610R角行程電動執行器說明書及產品選型樣本,請聯系我們
