HV系列智能型電動執行器

HV系列智能型帶液晶屏可就地操作電動執行器 產品概述

“HV”系列智能型電動執行器用于控制0°~270°旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等,可以應用于石油、化工、水處理、船舶、造紙、電站、供熱,輕工等各行業中。它以380V/220V/110V/24V交流/直流電源為驅動電源,以4~20mA/1~5V/0~10V為控制信號,可使閥門運動到所需位置,實現其自動化控制,上限輸出扭矩達4000N·m。智能型帶液晶顯示屏,具有就地和遠程控制功能,適合有時需要現場控制的工況使用。

HV系列智能型帶液晶屏可就地操作電動執行器 性能特點

2.1殼體

殼體為硬質鋁合金,經陽極氧化處理和聚酯粉末涂層,耐腐蝕性好,防護等級為IP67,NEMA4和6,并有IP68型供選擇。

2.2電機

全封閉式鼠籠式電機,體積小,扭矩大,慣性力小,絕緣等級為F級,內置過熱保護開關,可制止過熱損壞電機。

2.3手動結構

手柄的設計省力、體積小。不通電時,扳動手柄可進行手動操作。不用手動時,將扳手置于扳手夾內,方便使用。

2.4指示器

指示器安裝在中心軸上,可以觀察閥門位置。透鏡采用凸出鏡設計,不積水,觀察更方便。

2.5干燥器

用來控制溫度,防止由于溫度和天氣變化導致執行器內部水分凝結,保持內部電氣元件的干燥。

2.6密封

密封性好,標準產品防護等級是IP67,并可選IP68防護等級。

2.7限位開關

機械,電子雙重限位。機械限位螺釘可調;電子限位開關由凸輪機構來控制,簡單的調整機構能精確并方便地設定位置,且不受手輪過量的影響。

2.8自鎖

精密的蝸輪蝸桿機構可傳輸大扭矩,噪音低(上限50分貝),壽命較長;有自鎖功能,防止反轉,傳動部分穩定,不用再加油。

2.9防脫螺栓

拆除外殼時,螺栓附在殼體上,不會脫落。

2.10安裝

底部安裝尺寸符合ISO5211/ DIN3337標準,孔成雙四方形便于帶方桿的閥線性或45°轉角安裝,適應性強??梢源怪卑惭b,也可以水平安裝。

2.11線路

控制線路符合單相或三相電源標準,線路布置緊湊合理,接線端子可適應多種附加功能的要求。

HV系列智能型帶液晶屏可就地操作電動執行器 主要技術參數

型號 上限輸出扭矩 90°動作時間 輸出軸 電機 單相額定電流 重量
N·M S mm W 220V Kg
HV-005 50 30 11×11 Φ12.6 10 0.25 3.6
14×14
HV-008 80 30 11×11 Φ15.7 10 0.25 3.6
14×14
HV-010 100 30 14×14 Φ15.7 15 0.35 4.6
17×17 Φ18.95
HV-015 150 30 14×14 Φ18.95 15 0.37 4.6
17×17
HV-020 200 30 22×22 Φ22.13 45 0.3 13
HV-030 300 30 22×22 Φ28.48 45 0.31 13.4
HV-040 400 30 22×22 Φ28.48 60 0.33 13.8
HV-060 600 30 27×27 Φ31.65 90 0.33 14
HV-080 800 45 27×27 Φ31.65 180 0.47 14.3
HV-100 1000 135 27×27 Φ31.65 180 0.47 60
HV-160 1600 135 Max φ65 180 0.85 60
HV-200 2000 135 Max φ65 180 0.85 60
HV-300 3000 135 Max φ65 180 0.85 60

HV系列智能型帶液晶屏可就地操作電動執行器 標準件技術參數

外    殼 防水級別 IP67,NEMA4 and 6
電機電源 110/220V AC 單相,380/440V AC 3相, 50/60Hz, ±10%
控制電源 110/220V AC 單相,50/60 Hz, ±10%
電    機 鼠籠式異步電機
限位開關 2 X 開/關, SPDT,250V AC 10A
輔助限位開關 2 X 開/關, SPDT,250V AC 10A
行    程 90°±10°  (180°/270°可選)
失效保護/操作溫度 內置過熱保護,開120℃ ±5℃ /關 97℃  ±5℃
指 示 器 連續的位置指示
手動操作 機械手柄
自鎖裝置 蝸輪,蝸桿機構提供自鎖
機械限位 2個外部調整螺栓
干 燥 器 7-10W (110/220V AC)防冷凝
接 線 孔 2個M18
環境溫度 -20℃-- +70℃
潤    滑 鋁基潤滑脂(EP 型)

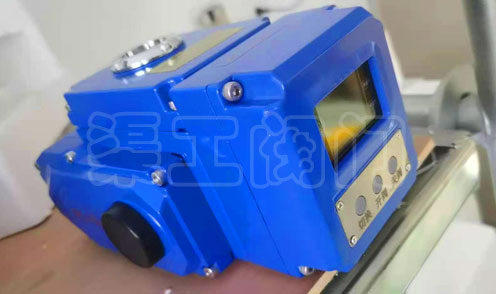

HV系列智能型帶液晶屏可就地操作電動執行器 實物圖

HV系列調節型電動執行器實物圖

其它個性化功能電動執行器

  • 閥門全開全關動作時間2.8秒到8秒(可選),用于一些需快速動作的工況;
  • 水下短時間工作 , 用于一些有時電動執行器被水浸沒的工況;
  • 閥門全開、 全關特別緩慢,執行器可使閥門旋轉90°動作時間達到650秒;
  • 手動操作可采用帶離合手輪機構;
  • 具有現場,就地/遠程切換功能;
  • 有DC12V, DC24V, DC110V, DC220V; AC24V,AC110V, AC380V, 可訂做;
  • 注:其他不詳或特殊規格 , 請與本公司技術部聯系。

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多HV系列智能型電動執行器的使用性能、外形結構、安裝尺寸參數、價格,索取 HV系列智能型電動執行器說明書及產品選型樣本,請聯系我們。
